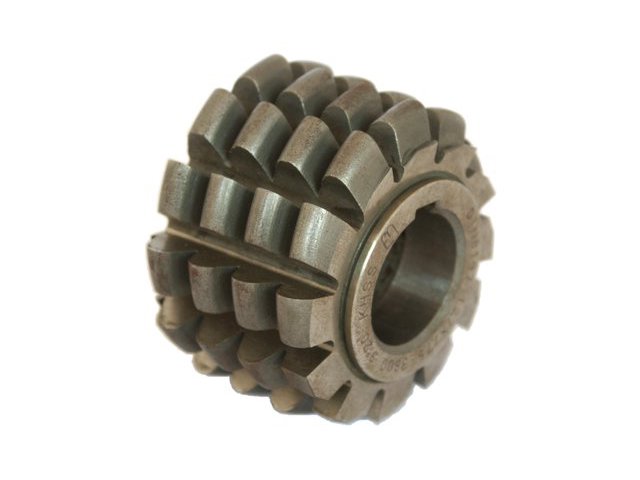

DIN 8197 szerinti profillal

• hátraesztergált profil (profil DIN 8197 szerint)
• egybekezdésű, jobbos, hosszirányú reteszhorony DIN 138 szerint
• anyagminőség: HSS-E (EMo5Co5)

Láncadatok			Szerszámjellemzők
osztás	osztás	görgő ø	D	d	L	z
inch	mm
	5	3,2	56	22	38	12
15 / 64”	6	4	56	22	38	12
5 / 16”	8	5	63	27	38	12
3 / 8”	9,525	6,35	70	27	46	12
1 / 2”	12,7	7,75	80	32	56	12
1 / 2”	12,7	8,51	80	32	56	12
5 / 8”	15,875	10,16	90	32	69	10
3 / 4”	19,05	11,91 és 12,07 *	100	32	88	10
1”	25,4	15,88	110	40	108	10
1 ¼”	31,75	19,05	125	40	133	10
1 ½”	38,1	22,23	140	40	150	10
1 ½”	38,1	25,4	140	40	150	10
1 ¾”	44,45	25,4	160	50	170	9
1 ¾”	44,45	27,94	160	50	170	9
2”	50,8	28,58	170	50	190	9
2”	50,8	29,21	170	50	190	9
2 ½”	63,5	39,97 és 39,68 *	190	50	235	9
3”	76,2	47,63	225	60	290	9
3”	76,2	48,26	225	60	290	9

* Mindkét méret a nagyobb görgőátmérőhöz tartozó profillal készül.
